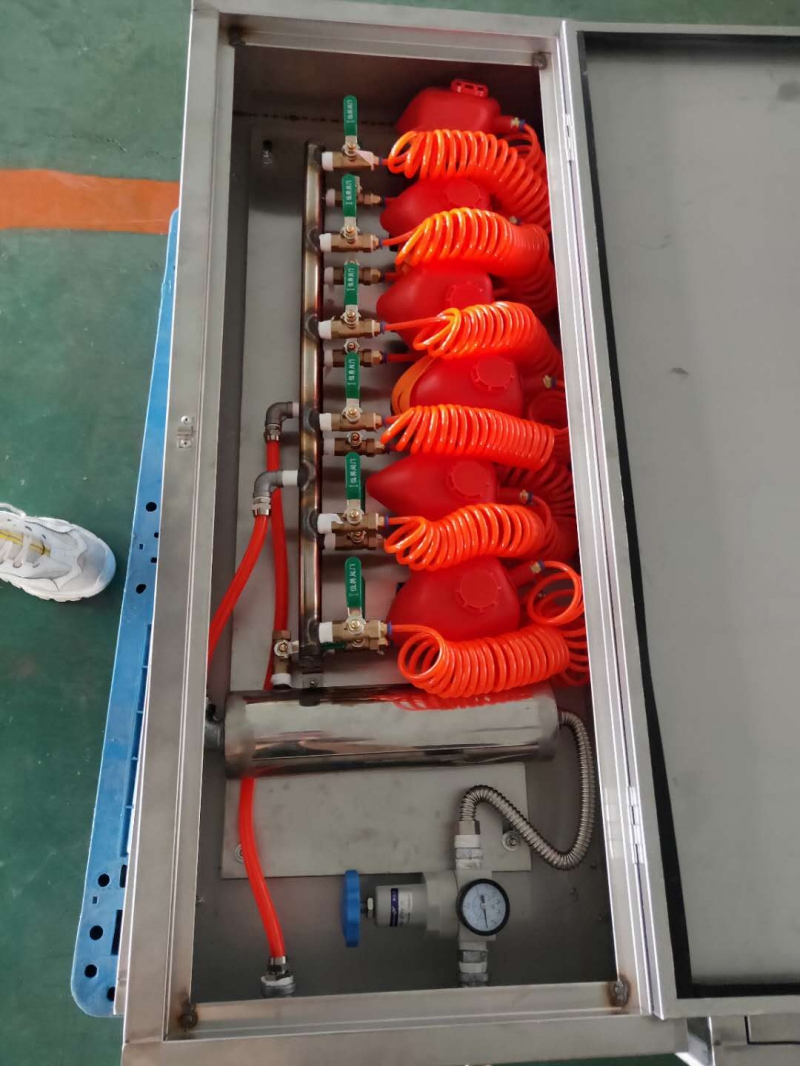

ZYJ-M6型矿井压风供水自救装置
|
|
装置
矿用风机井下压风自救器.
应用范围
1.矿丼压风自救装置主要用于煤与瓦斯突出事故，自救器失效或人员来不及使用自救器
2.采掘工作面突然停风，瓦斯等有害气体浓度升高，导致缺氧。巷道较长，人员不能迅速安全地撤离；
3.掘进工作面发生冒顶，且冒顶面积大，巷道被堵塞，冒顶区无风；
4.当煤矿井下发生爆炸火灾等灾害事故后，人员无法撤出，被堵在巷道内或硐室内；
5.人员进入移动式救生舱或避难硐室内 [1] 。
基本要求
1.煤矿企业在按照《煤矿安全规程》要求建立压风自救系统的基础上，必须满足在灾变期间能够向所有采掘作业地点提供压风供气的要求，进一步建设完善压风自救系统 [1] 。
2.空气压缩机应设置在地面。对深部多水平开采的矿井，空气压缩机安装在地面难以保证对井下作业点有效供风时，可在其供风水平以上2个水平的进风井井底车场安全可靠的位置安装，并取得煤矿矿用产品安全标志，但不得选用滑片式空气压缩机 [1] 。
3.压风自救系统的管路规格应按矿井需风量、供风距离、阻力损失等参数计算确定，但主管路直径不小于100毫米，采掘工作面管路直径不小于50毫米 [1] 。
29.所有矿井采区避灾路线上均应敷设压风管路，并设置供气阀门，间隔不大于200米。有条件的矿井可设置压风自救装置。水文地质条件复杂和极复杂的矿井应在各水平、采区和上山巷道最高处敷设压风管路，并设置供气阀门 [1] 。
4.煤与瓦斯突出矿井应在距采掘工作面25～40米的巷道内、爆破地点、撤离人员与警戒人员所在的位置以及回风巷有人作业处等地点至少设置一组压风自救装置；在长距离的掘进巷道中，应根据实际情况增加压风自救装置的设置组数。每组压风自救装置应可供5～8人使用。其他矿井掘进工作面应敷压风管路，并设置供气阀门。
5.主送气管路应装集水放水器。在供气管路与自救装置连接处，要加装开关和汽水分离器。压风自救系统阀门应安装齐全，阀门扳手要在同一方向，以保证系统正常使用 [1] 。
6.压风自救装置应符合《矿井压风自救装置技术条件》（MT390-1995）的要求，并取得煤矿矿用产品安全标志 [1] 。
7.压风自救装置应具有减压、节流、消噪声、过滤和开关等功能，零部件的连接应牢固、可靠，不得存在无风、漏风或自救袋破损长度超过5毫米的现象。
8.压风自救装置的操作应简单、快捷、可靠。避灾人员在使用压风自救装置时，应感到舒适、无刺痛和压迫感。压风自救系统适用的压风管道供气压力为0.3～0.7兆帕；在0.3兆帕压力时，压风自救装置的供气量应在100～150升/分钟范围内。压风自救装置工作时的噪声应小于85分贝 [1] 。
9.压风自救装置安装在采掘工作面巷道内的压缩空气管道上，设置在宽敞、支护良好、水沟盖板齐全、没有杂物堆的人行道侧，人行道宽度应保持在0.5米以上，管路敷设高度应便于现场人员自救应用。
10.压风管路应接入避难硐室和救生舱，并设置供气阀门，接入的矿井压风管路应设减压、消音、过滤装置和控制阀，压风出口压力在0.1～0.3兆帕之间，供风量不低于0.3米/分·人，连续噪声不大于70分贝 [1] 。
11.井下压风管路应敷设牢固平直，采取保护措施，防止灾变破坏。进入避难硐室和救生舱前20米的管路应采取保护措施（如在底板埋管或采用高压软管等） [1] 。
安装要求
1、压风自救系统安装在掘进工作面巷道和回采工作面巷道内压缩空气管道上，安装地点应在宽敞、支护良好、没有杂物堆的人行道侧，人行道宽度应保持在0.8m以上，管路安装高度应距底板0.5m，便于现场人员自救应用。压风自救系统下面不得有水沟无盖板或盖板不齐全现象 [2] 。
2、煤巷掘进工作面自掘进面回风口开始，距迎头25—40m的距离设置一组压风自救装置，其数量应比该区域工作人员数量多2台，然后每50m设置一组压风自救装置，每组数量为5—8台（安装图见图1）；岩巷掘进工作面距迎头100—130m安装一组压风自救装置，其数量应比该区域工作人员数量多2台，迎头向外每隔100m和放炮撤人地点各安装一组压风自救装置，每组数量为5—8台 [2] 。
3、回采工作面回风巷在距采面回风巷上安全出口以外25—40m范围内设置一压风自救装置，其数量应比该区域工作人员数量多2台，向外有人固定作业地点安装一组压风自救装置，其数量为5—8台；进风巷在距采面下安全出口以外50—100m范围内设置一组压风自救装置，其数量应比该区域工作人员数量多2台；工作面回风巷反向风门外放炮警戒位置设置一组压风自救装置，其数量为5—8台 [2] 。
4、管路敷设要牢固平直，压风管路每隔3m吊挂固定一次，岩巷段采用金属托管配合卡子固定，煤巷段采用钢丝绳吊挂。压风自救系统的支管不少于一处固定，压风自救系统阀门扳手要在同一方向且平行于巷道 [2] 。
5、在主送气管路中要装集水放水器。在供气管路进入与自救系统连接处，要加装开关，后边紧接着安装汽水分离器 [2] 。
6、空气压缩机应设置在地面，其供气量应能保证井下人员使用，并能在10min内启动；深部多水平开采的矿井，空气压缩机安装在地面难以保证对井下作业点有效供风时，可在其供风水平以上两个水平的进风井井底车场安全可靠的位置安装，但不得使用滑片式空气压缩机 [2] 。
7、压风自救系统阀门应安装齐全，能保证系统正常使用。进入采掘工作面巷口的进风侧要设有总阀门 [2] 。全国销售热线：刘经理13355153582
