ZP127矿用自动洒水降尘装置
粉尘超限自动喷雾
济宁东达机电销售部：13355153582（微信同号）
用途
主要用于煤矿井上、井下所有粉尘浓度较大的作业场所，实现粉尘超标时的喷雾降尘。
关联设备

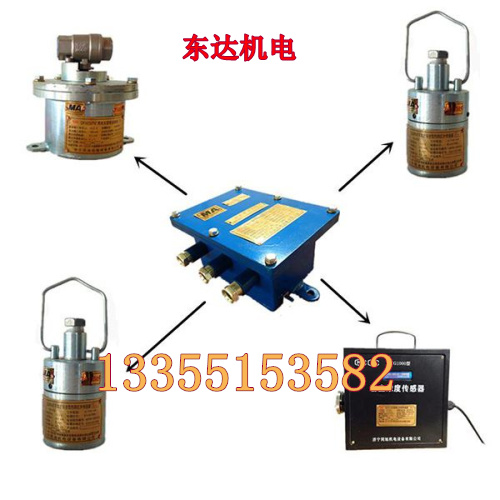

主控箱1台、热释光控出去2台、粉尘浓度传感器1台、电动球阀1台。
工作原理
该装置由微电脑程序化自动控制，粉尘浓度低于粉尘浓度传感器设定值时，装置不工作；当粉尘浓度超过粉尘浓度传感器设定值时，粉尘浓度传感器将信号送入主控箱，主控箱即控制电动球阀开启喷雾洒水降尘。当热释光控传感器探测到过往行人时，将信号传递到主控箱，主控箱即控制电动球阀关闭，停止喷雾洒水；当人离开洒水区域后，热释光控传感器无信号输出，延时所设定的时间后，电动球阀开启继续喷雾。
该装置可与煤矿检测系统联机，实现粉尘浓度状况井上传输监控。
产品特点
利用粉尘浓度传感器检测到的粉尘浓度超标信号，自动控制喷雾装置的开启和关闭，从而达到智能化喷雾降尘，并且节约水、电能源，减少作业场所因超时喷雾、无效喷雾而引起的大面积积水，使喷雾降尘更节能高效。
主要技术参数
|
主控箱电源额定电压 |
127VAC |
|
电动球阀动作额定电压 |
15VDC |
|
主控箱本安输出电压 |
12VDC |
|
主控箱本安最大输出电流 |
470mA |
|
主控箱本安输出最高开路电压 |
12V/310mA；15V/269mA |
|
传感器工作额定电压 |
12VDC |
|
热释点传感器输出信号 |
3V/DC≤高电平≤12VDC；0V/DC≤低电平≤1VDC |
|
粉尘浓度测量范围 |
0mg/m³-1000mg/m³ |
|
粉尘浓度测量相对误差 |
±10% |
|
粉尘浓度采样流量误差 |
18L/min±2.5% |
|
粉尘浓度传感器工作电流 |
≤250mA |
|
装置主控箱信号输入 |
高电平≥6.0V，低电平≤0.5V |
|
动作控制时间 |
5s-1200s可调，误差±2s |
|
适用电压 |
0.2-7.0MPa |
|
工作方式 |
连续 |
